摘 要: 本文阐述了综合试验箱(试验设备)的基本工作原理,介绍了如何对综合试验箱的故障进行分析和判断,并就一个典型故障进行了分析。
   关键词: 综合试验箱 工作原理 故障分析 (试验设备)

1. 引言
   综合试验箱是指能同时施加温度、湿度应力的试验箱,它与振动台相结合可以组成综合试验系统。随着我国工业产品研制的需要,近几年来,我国从国外引进了大批综合试验系统,为我国工业产品的研制和定型发挥了重要作用。但由于综合试验箱本身的复杂性,使得综合试验箱在运行中出现了许多问题,而且出现了问题不能及时解决,大大延长了试验周期,影响了产品的研制工作。而产生这些现象的原因是对综合试验箱的工作原理不了解。为此,本文将对综合试验箱的基本工作原理作一简要阐述,并介绍如何对综合试验箱(试验设备)的故障进行分析和判断。
2. 综合试验箱的原理----------(试验设备)

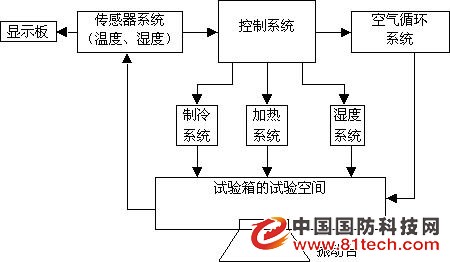

   综合试验箱由制冷系统,加热系统,控制系统,湿度系统,空气循环系统,和传感器系统等组成,系统方框图见图1, 上述系统分属电气和机械制冷两大方面。下面初步叙述几个主要系统的工作原理和工作过程:


图1 综合试验箱的系统方框图

图1 综合试验箱的系统方框图

2.1 制冷系统------------(试验设备)
   制冷系统是综合试验箱的关键部分之一。一般来说,(试验设备)综合试验箱的制冷方式都是机械制冷以及辅助液氮制冷,机械制冷采用蒸气压缩式制冷,该制冷方式是人工制冷中应用广泛而又经济的制冷方式之一。蒸气压缩式制冷型式有:单级制冷、多级制冷和复叠式制冷,它们主要由压缩机,冷凝器,节流机构和蒸发器组成。由于我们试验的温度低温要达到-55℃,单级制冷难以满足要求,因此综合试验箱的制冷方式一般采用复叠式制冷。下面以意大利ACS公司生产的综合试验箱的制冷系统为例作一简要介绍,图2为该制冷系统简化图。它由两部分组成,分别称为高温部分和低温部分,每一部分都是一个相对独立的制冷系统。高温部分中制冷剂(HP80)的蒸发吸收来自低温部分的制冷剂(R23)的热量而汽化;低温部分制冷剂的蒸发则从被冷却的对象(试验箱内的空气)吸热以获取冷量。高温部分和低温部分之间是用一个蒸发冷凝器联系起来的,它既是高温部分的蒸发器,也是低温部分的冷凝器。ACS试验箱的高温部分制冷剂采用中温制冷剂HP80,低温部分制冷剂采用低温制冷剂R23,箱内温度能达到-70℃。

ACS试验箱制冷系统简化图

注:图中实线表示高温机组,虚线表示低温机组,粗线表示两者的联系部分

图2 ACS试验箱制冷系统简化图

2.2 加热系统----(试验设备)
   综合试验箱的加热系统相对制冷系统而言,是比较简单的。它主要由大功率电阻丝组成。由于综合试验箱要求的升温速率较大,因此综合试验箱的加热系统功率都比较大,而且在试验箱的底板也设有加热器。
2.3 控制系统
   控制部分是综合试验箱的核心,它决定了试验箱的升降温速率,精度等重要指标。现有综合试验箱的控制器大都采用PID控制,也有少部分采用PID与模糊控制相结合的控制方式。由于控制系统基本上属于软件的范畴,而且此部分在使用过程中,一般不会出现问题,因此,本文不对控制系统作太多的介绍。
2.4 湿度系统---------(试验设备)
   湿度系统分为加湿和除湿两个子系统。
   综合试验箱的加湿方式一般采用蒸气加湿法,即将低压蒸气直接注入试验空间加湿。这种加湿方法加湿能力强,速度快,加湿控制灵敏,尤其在降温时容易实现强制加湿。
   综合试验箱的除湿方式有两种:机械制冷除湿和干燥器除湿。机械制冷除湿的除湿原理是将空气冷却到露点温度以下,使大于饱和含湿量的水气凝结析出,这样就降低了湿度。干燥器除湿是利用气泵将试验箱内的空气抽出,并将干燥的空气注入,同时将湿空气送入可循环利用的干燥器进行干燥,干燥完后又送入试验箱内,如此反复循环进行除湿。现在大部分综合试验箱采用前一种除湿方法。后一种的除湿方法,可以使露点温度达到0℃以下,适用于有特殊要求的场合,但费用较贵。
2.5 传感器系统
   综合试验箱的传感器主要是温度和湿度传感器。温度传感器应用较多的是铂电阻和热电偶。湿度的测量方法有两种:干湿球温度计法和固态电子式传感器直接测量法。由于干湿球法测量精度不高,现在的综合试验箱正逐步地以固态传感器代替干湿球来进行湿度的测量。
  2.6 空气循环系统空气循环系统一般由离心式风扇和驱动其运转的电机构成。它提供了试验箱内空气的循环。
